LABORATORIO CIRCUITO SIMPLE

OBJETIVO GENERAL
Mostrar y medir las distintas variables electricas presente en un circuito simple .

OBJETIVOS ESPECIFICOS:

a). Interpretar plano .

b). Comparar datos teoricos contra practicos.

c). Realizar el procedimiento correcto para tomar una medicion electrica.

d).Tomar precauciones necesarias a nivel operativo e instrumental para las distintas mediciones

f). Utilizar formulas matematicas para despejar las variables .

MATERIALES:

Cable Eléctrico duplex, Clavija Electrica , Roseta para Bombillo, caimanes ( 2) y Bombillo.

PROCEDIMIENTOS:

1).Hallar voltaje fuente.

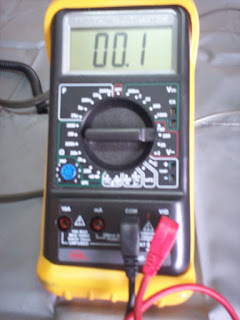

a). Se ubica la perilla del multimetro en corriente interna (AC) en 200 voltios .

b). Verificar que las puntas del multimetro se ubiquen correctamente en el plug negro ( COM) y el plug rojo ( V/ohm).

c). Se ubican las puntas del multimetro en la toma electrica de la pared. (FUENTE) para medir el voltaje (AC) Corriente alterna. Vt = (119.9v ac).

Vf= 119.9 V AC

CONCLUCIONES:
1.Determinamos la correcta ubicacion del plug en el multimetro y la ubicacion de la perilla.
2. Hallamos el voltaje de la fuente

2). Hallamos recistencia total.

Rt = 180 ohm

ubicamos la perilla del multimetro en resistencia (2k ohm) y las puntas del multimetro a la entrada de la clavija Rt= (180 ohm).

CONCLUCIONES:

1.Aprendimos a hallar una Rt de un circuiton simple.

2.Aprendimos la correcta ubicacion de la perilla del Multimetro en ohm.

3). Hallamos recistencia del bombillo.

Rb = 178 ohm

Desconectamos el bombillo de la roseta con el multimetro en 2k ohm colocamos las puntas del multimetro en cada uno de los contactos del bombillo Rb = 178 ohm

COMCLUCIONES:
1.Interpretamos correctamente el plano de una de una resistencia.
2.Aprendimos la ubicacion correcta de la perilla del multimetro para medir una resistencia.

4). Hallamos voltaje del bombillo.

Vb = 118.8 V AC
Colocamos la perilla del multimetro en corriente alterna AC 200v y las puntas del multimetro en cada uno de los contactos de la roseta Vb = 118.8 v AC

CONCLUCIONES:
1. Se determino que el voltaje es diferente al de la fuente.
2. De acuerdo al plano se interpreto la correcta medicion.

5). Hallamos corriente total.

It = 0.06 ma = 60 Ap

a). Colocamos la perilla del multimetro en amperios y el plucg de color rojo en 10 amperios

b). El plug de color rojo en 10 am

c). Abrimos el circuito en el swicht y colocamos a cada extremo las puntas del multimetro para cerrar el circuito.

Vf = 119.9

Vb = 118.0 V AC

Pt= ( 50Ax19.9 ) =5.995 wattIt= 0.05 = 50 A

Rt = 203 ohm

Rb =205 ohm

CONCLUCIONES:

1. Aprendimos la correctata ubicacion de los plugs y la posicion de la perilla para medir corriente .

2.Interpretamos el plano para medir la It del circuito.
